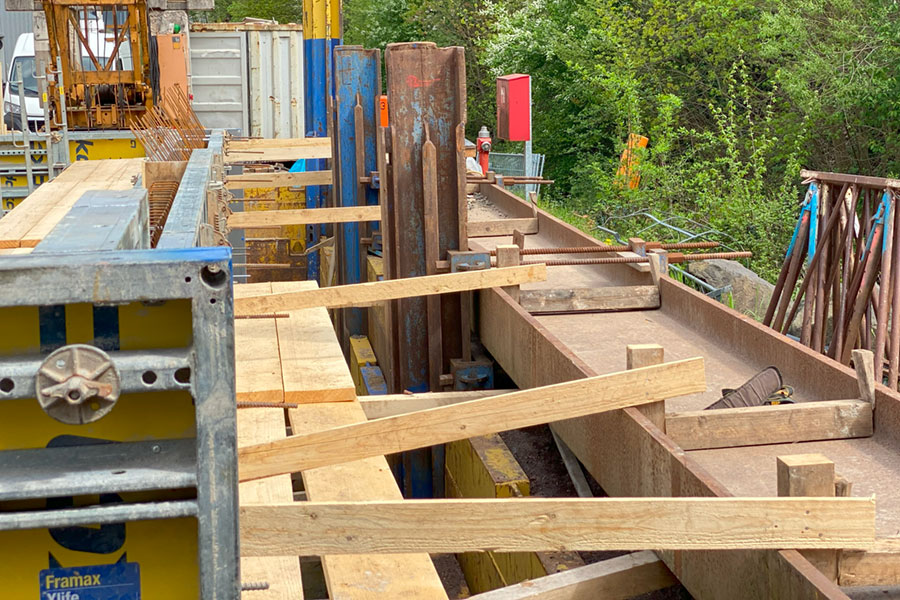

Mithilfe der Dielenkammerauflage werden die Führungsplatten der Dielenkammerbox gegen das Abrutschen in den Graben gesichert. Die Auflagen werden dabei in den Ziehösen der Führungsplatte befestigt, mit einem aufgesteckten Rohr verlängert und liegen anschließend auf tragfähigem Grund bspw. dem Asphaltschnitt auf.
Verbau Hilfsmittel mieten
Dielenkammerauflage mit Verlängerungsrohr
Eckverbinder mit Verschluss
Die Eckverbinder bieten die Möglichkeit mit Dielenkammerplatten einen vierseitig geschlossenen Schacht zu schaffen. Im Vergleich zu Eckgleitschienen sind die Eckverbinder nur so hoch, wie die Dielenkammerplatten und erleichtern somit die Arbeiten unter beengten Platzverhältnissen. Mittels Verschlüssen auf der Oberseite entsteht hierbei eine formstabile Konstruktion. Falls notwendig, können Untergurtungen mittels Gurtungsträgern und Spindeln erstellt werden.
Achtung: Die Freiräume unter den Ecken müssen je nach Bodenverhältnissen bauseits verbaut werden.
Federpilzaufnahme
Durch die Federpilzaufnahme können Verbauspindeln (siehe 3.1.9) ganz einfach zur Erstellung von Untergurtungen verwendet werden. Hierbei wird der Federpilz der Spindel mit der Aufnahme verbolzt und anschließend in den Gurtungsträger eingehangen. Dort wird die Gurtung nur noch verspannt und wirkt anschließend gegen die anstehenden Erddrücke.

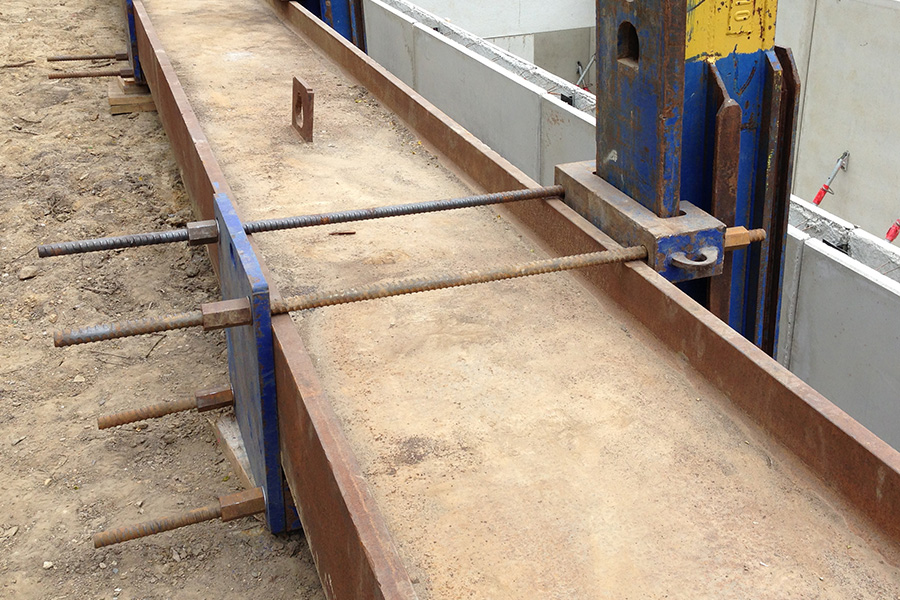

Spannvorrichtung
Spannvorrichtungen werden zur Rückverankerung von außenliegenden Gurtungsträgern verwendet. Wenn bei Einfach- oder Doppelgleitschienensystemen die Rollenschlitten, bspw. bei der Errichtung eines Bauwerks, hinderlich sind, können durch den Einsatz von Spannvorrichtungen die Rollenschlitten entfernt werden. Somit entsteht eine strebenfreie Baugrube. An der Rückseite der Gleitschiene wird dabei ein HEB-Träger verspannt, der die anstehenden Erddrücke auf die übrigen Gleitschienen/Eckschienen verteilt. Achtung: Eine zusätzliche Fußabstützung mittels Stahlträger oder in Ortbeton ist erforderlich.
